商品説明

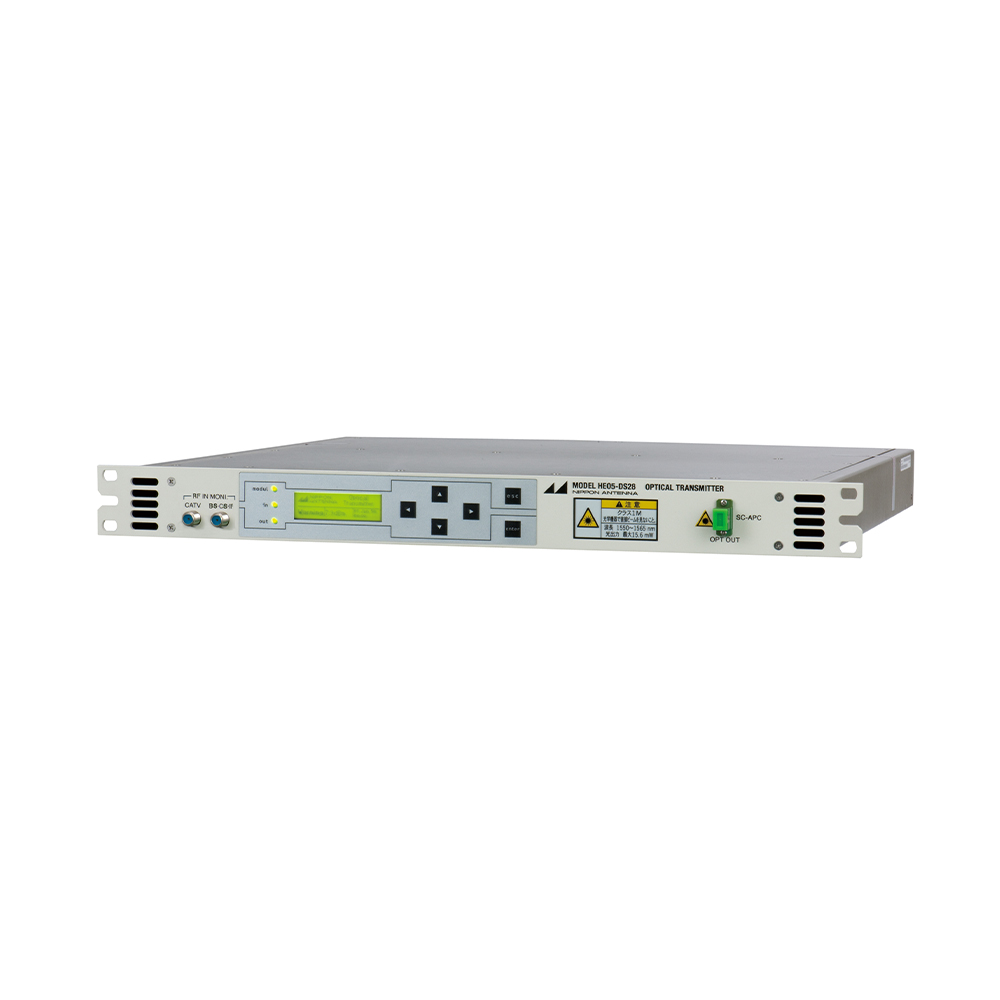

ラックマウント型の直接変調型光送信機です。SNMP対応 波長1550nm 伝送距離20Km
商品スペック
| 項目 | 性能 | 備考 | ||
| 周波数帯域〔MHz〕 | 70～770 | 950～2602 | ||
| 光特性 | 伝送波数 | デジタル80波 | 36波 | |
| 光出力レベル〔dBm〕 | +10 | |||
| 光波長〔nm〕 | 1550～1560 | |||
| RIN 〔dB/Hz〕 | -155以下 | |||
| 光出力コネクター | SC－APC | |||
| 電気特性 | RF入力レベル〔dBμV〕 | 80（3.2％） | 80（1.5％） | AGC-OFF※1 |
| 帯域内周波数特性〔dB〕 | 1．5以内 | 4以内 | ||
| スロープ調整範囲〔dB〕 | -3～+16 | ― | ||
| 入力インピーダンス〔Ω〕 | 75 | C15形F型 | ||
| 入力VSWR | 2以下 | 2以下 | ||
| RF入力モニター〔dB〕 | -20±1 | -20±2.5 | ||
| SBS抑制能力 | +20dB以上/25km | 入力電力による | ||
| 消費電力〔W〕 | 33以下 | AC100V時 | ||
| 監視制御 | SNMP | |||
| LANインターフェイス | 10BASE-T/100BASE-TX | RJー45 | ||
| 使用温度範囲〔℃〕 | 0～+45 | 本体周囲温度 | ||
| 使用湿度範囲〔％〕 | 5～85 | |||
| 電源電圧〔V〕 | AC85～240（50/60Hz） | 2電源（冗長構成） | ||
| 外形寸法〔mm〕 | 44.5(H)×482.6(W)×504(D) | 突起物含まず | ||
| 質量〔kg〕 | 約10 | |||
| ※1 | 標準受信端末（CATV帯3.2％/衛星帯1.5％品）との対向仕様 |
| ・使用光ファイバー | |
| シングルモード光ファイバー | |
| ・弊社測定系による |
