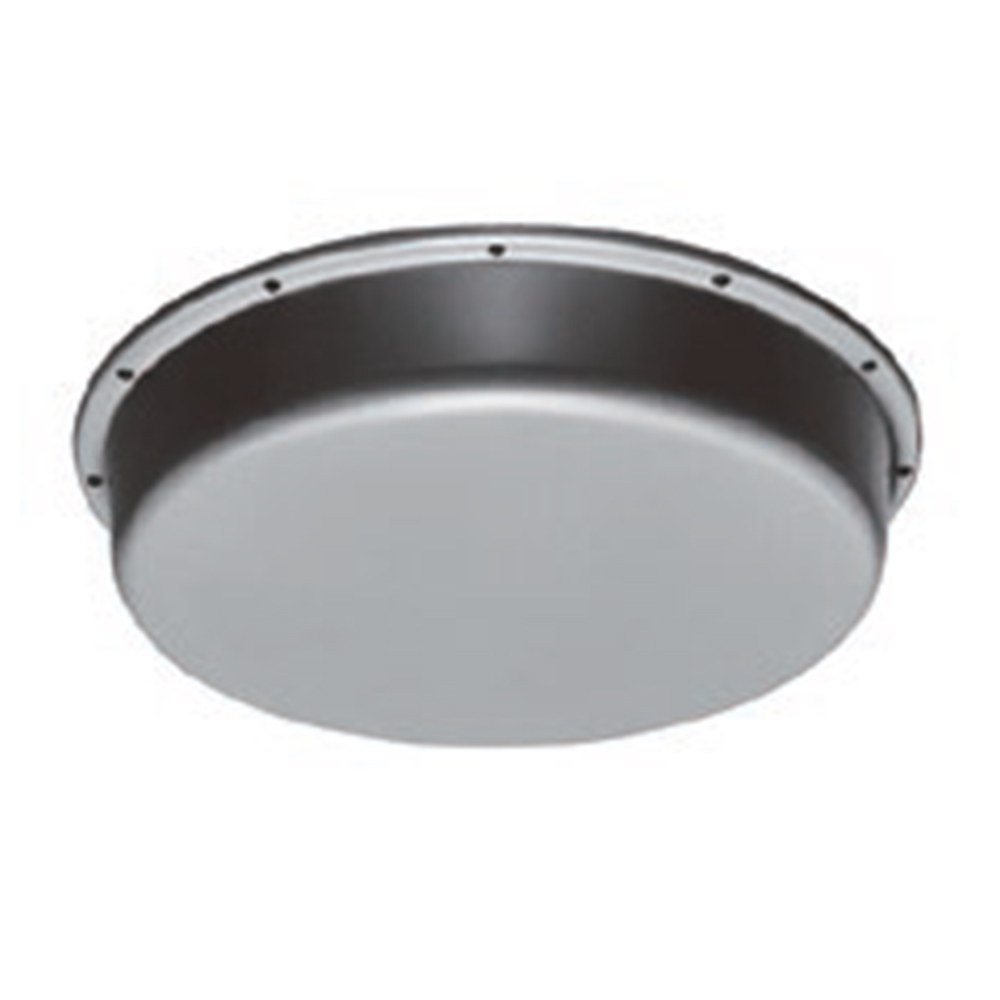

4波共用ディスクアンテナ

DP-2UV-3

商品コード：2056923

単位：個

在庫：受注生産品※販売終了品

アンテナ型式	4波共用ディスクアンテナ
型名	DP-2UV-3
用途	地下防災無線　屋内固定用
使用周波数	Ｆ1：147～160MHｚＦ2：260～275MHｚＦ3：345～365MHｚＦ4：460～470MHｚ
入力インピーダンス	公称　50Ω
VSWR	Ｆ1にて　3.5以下Ｆ2にて　3.0以下　但し265MHzにおいて1.5以下Ｆ3にて　2.5以下　Ｆ4にて　1.5以下
利得	最大放射方向にて　1.15ｄBi以上
指向性	垂直偏波　水平面無指向性
絶縁抵抗	給電点にて乾燥時　DC500Vにて500MΩ以上
耐電圧	給電点にて乾燥時　AC1000V1分間加え異常ないこと
給電部接栓	N-J型
質量	約　7.4ｋｇ
耐熱性	JIS-A-1304建築構造部分の耐火試験方法に定める火災曲線の1/2に準じて30分間加熱後 VSWRが5.0以下であること
備考　・項目6,7,8については　2ｍ×2ｍの金属板上での値とする　・項目9,10については　組立時の仕様とし製品時は直流ショート　・非金属部にアンテナを取り付ける場合は　接地板（別売品）が必要となります　接地板寸法：900ｍｍ×900ｍｍ
