トップ >通信用機器(無線通信機器・IoT機器)>固定局用 アンテナ>60MHz帯 指向性

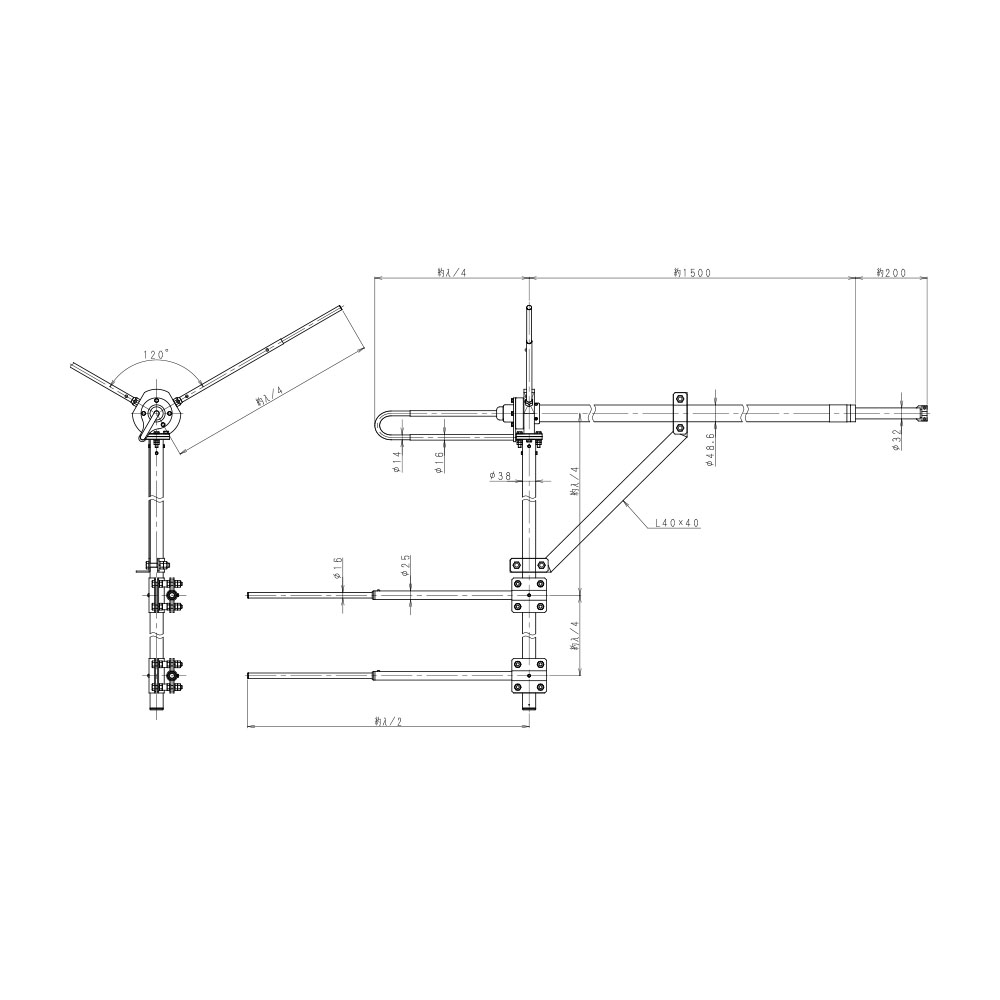

60MHz帯 反射素子付ブラウン型アンテナ(F/B 18db型)

BRK-0602

×
  • 60MHz帯 反射素子付ブラウン型アンテナ(F/B 18db型)

  • クリックすると画像を拡大できます。

  • slider img

商品コード：2055911

単位：個

在庫：受注生産品※販売終了品


納入価格：ログインして表示する


商品説明

・垂直偏波カージオイド型指向性をもっており、サービスエリア外への電波を抑制したり、特定方向の妨害波をよける場合などに適しています。
・FB比を180°にて18dB以上になるよう調整したアンテナになります。
・アンテナ取付金具を選定される際には、以下の推奨金具一覧表をご参照ください。


※ 暫定納期は1～２本程度の場合ですが、受注が集中した場合はご希望納期に添えない場合がございますのでご容赦ください。

商品スペック

仕様項目仕様内容
アンテナ型式反射素子付ブラウン型アンテナ
型名BRK-0602
用途固定局用　垂直偏波単一指向性
使用周波数54～75MHz内の一指定周波数
入力インピーダンス公称　50Ω
VSWR中心周波数にて　1.5以下
利得ダイポール比:3ｄB絶対利得:5.15ｄB
指向性(平均値）E面半値幅:約80°H面半値幅:±90°
前方対後方比180°にて18ｄB以上
絶縁抵抗給電点にて乾燥時　DC500Vにて500MΩ以上
耐電圧給電点にて乾燥時　AC1000V1分間加え異常ないこと
給電部接栓N-J型
質量約22ｋｇ
最大受風荷重60m/secの時　約1100N
備考　項目10,11は組立工程中の仕様とし　製品時は直流ショート
